| 品牌YZIOT | 型号66100-T2 |
| 类型LED电源 | 输入电压12V |
| 输出功率-W | 调制方式- |
| 晶体管连接方式- | 输出电压-V |
| 工作效率-% | 输出纹波噪音- |
| 输出电压精度-% | 电压调整率-% |
| 负载调整率-% | 产品认证- |
| 输出电流-A | 工作频率-HZ |
| 工作温度-10?+60℃ | 外形尺寸120*80 |
| 物料编号66100 | 订货号- |
| 最小包装数1 |
展开
YZIOT-66100-T2 广告机主板/商显智能PCB板/高清网络解码板
***章 产品概述
1.1应用领域
T2主板属于商显智能主板，普遍适用于：广告机、数字标牌
一、产品简介
BLAV-66100-T2板卡集成多媒体解码、液晶驱动、WIFI、3G、蓝牙、摄像头于一体，支持绝大部分当前流行的视频及图片格式解码，支持VGA/AV视频输出，双8位的LVDS驱动,可以驱动各种TFT LCD显示屏，大大简化整机系统设.
二、产品特点
n 采用6层板设计，具有***稳定性和良好的散热效果。
n 高集成度，集成USB/LVDS/WIFI/AV/VGA于一体，简化整机设计，可插TF卡、U盘、硬盘。

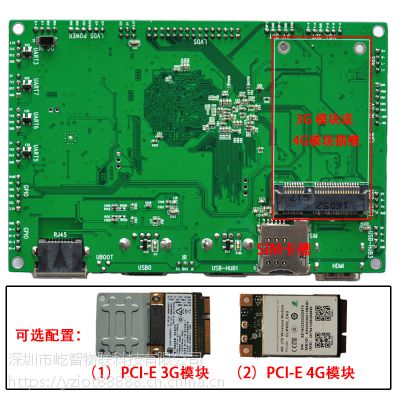

n 内置PCI-E 3G模块.支持华为、中兴等多种PCI-E 3G模块,更加适合广告一体机的远程维护,节约人工成本。
n 丰富的扩展接口.2个USB接口,两个可扩展串口, GPIO/ADC接口，可以满足市场上各种外设的要求。
n 高清晰度，支持2160P视频解码，H.264 HP 1080P@30fps视频编码和各种LVDS信号液晶显示屏。
n 功能***，支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。
n 管理方便：人性化的播放列表制作软件，便于广告播放管理和控制，播放日志，方便了解播放情况。

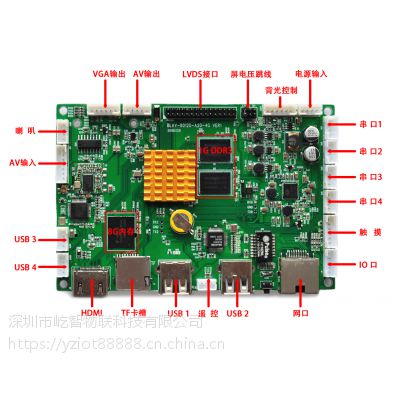

1.1外观及接口示意图
三、基本功能列表
CPU | 全志T2工业级芯片 , 双核1.2GHz |
内存 | 1G |
内置存储器 | NAND FLASH 8G(可扩展) |
解码分辨率 | 支持2160P |
操作系统 | Android 4.2.2 |
播放模式 | 支持循环、定时、插播等多种播放模式 |
网络支持 | 3G、以太网、支持WiFi、无线外设扩展 |
视频播放 | 支持wmv、avi、flv、rm、rmvb、mpeg 、ts、mp4等 |
图片格式 | 支持BMP、JPEG、PNG、GIF |
USB2.0接口 | 2个USB HOST、2个USB插座 |
串口 | 3个串口插座 |
内存卡 | TF卡 |
SATA接口 | 支持内置SATA硬盘 |
LVDS输出 | 1个，可直接驱动50/60Hz液晶屏 |
VGA输出 | 1个，支持1080P输出 |
音视频输出 | 支持CVBS输出、左右声道输出,内置双4R/6W，8R/3W功放 |
RTC实时时钟 | 支持 |
定时开关机 | 支持 |
系统升级 | 支持USB升级，网络升级 |
四、PCB尺寸和接口布局
1 PCB尺寸图
2接口参数说明
◆ 电源输入接口 DC-IN
序号 | 定义 | 属性 | 描述 |
1 | VCC | 输入 | 12V输入 |
2 | VCC | 输入 | 12V输入 |
3 | GND | 地线 | 地线 |
4 | GND | 地线 | 地线 |
电气性能
项目 | ***小 | 典型 | ||
电源电压 | 电压 | -- | 12 | -- |
纹波 | -- | -- | 50mV | |
电源电流(HDMI输出,未接其它外设) | 工作电流 | -- | 190mA | 300mA |
待机电流 | -- | 20mA | 20mA | |
USB供电电流 | -- | -- | 1000mA | |
电源电流(LVDS) | 工作电流 | 视屏而定 | ||
待机电流 | ||||
USB供电电流 | -- | -- | 1000mA | |
液晶屏供电电流 | -- | -- | 1A(5V)/2A(12V) | |
环境 | 相对湿度 | -- | -- | 80% |
工作温度 | -10℃ | -- | 60℃ | |
